Do portfólio da AEGIS
Indústria de Ovos
SPDA de prédio
Campo Grande · MS

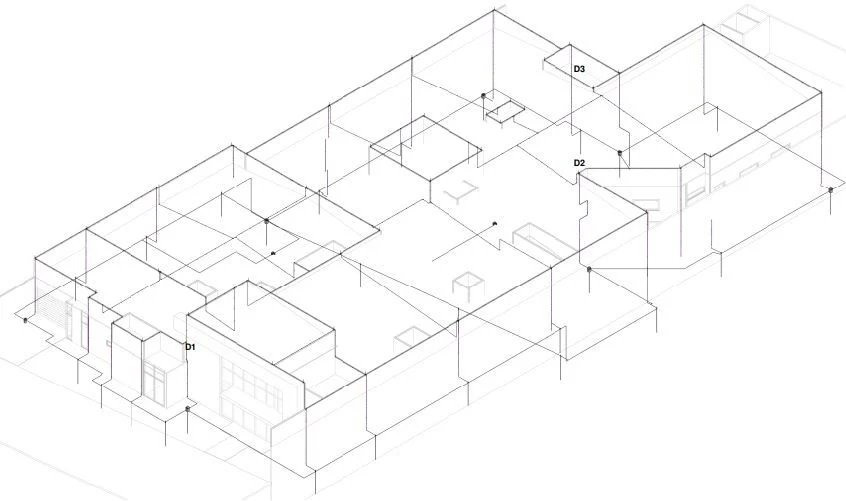

Projeto de proteção contra descargas atmosféricas e malha de aterramento para indústria.
Projeto · Brasil
Projeto de SPDA e aterramento
Proteção contra descargas atmosféricas e malha de aterramento.
- Para indústrias e prédios
- Normas ABNT e outras
- Emissão de ART
Para quem é
Quando contratar projeto de SPDA e aterramento
SPDA é o sistema que dá um caminho controlado para a descarga atmosférica chegar ao solo sem atravessar as pessoas ou os equipamentos. Em boa parte das edificações ele não é opcional: a norma define quando é obrigatório a partir de uma avaliação de risco.
- Indústrias
- Prédios
- Galpões
- Escolas
- Propriedades rurais
Situações típicas
- A edificação tem porte, uso ou ocupação que exigem proteção pela avaliação de risco da NBR 5419.
- O seguro, o corpo de bombeiros ou o cliente contratante pediram o projeto e o laudo.
- O SPDA existente nunca foi medido ou apresenta resistência acima do aceitável.
- Uma descarga atmosférica atingiu o prédio e o sistema precisa ser revisado.
O que ele evita
- Para-raios instalado sem cálculo, que protege menos área do que se imagina ou gasta material de forma exagerada e desnecessária.
- Descidas em número insuficiente, concentrando corrente onde não deveria.
- Aterramento sem equipotencialização, criando diferença de potencial perigosa entre partes metálicas.
- Queima recorrente de equipamento eletrônico por surto que o sistema deveria escoar.
- Tensões de passo e de toque nocivas a quem está dentro do prédio.
Escopo
Projeto de SPDA e aterramento: o que está incluído
Entregável padrão. O escopo final é confirmado no orçamento.
- Avaliação de risco conforme a NBR 5419
- Definição do nível de proteção e do método de captação
- Projeto do subsistema de captação
- Dimensionamento e posicionamento das descidas
- Projeto da malha de aterramento e da equipotencialização
- Detalhamento de conexões e caixas de inspeção
- Memorial descritivo e lista de materiais
- Avaliação do uso de SPDA natural, que reduz material, mão de obra e impacto estético
- Orientação para medições periódicas de resistência do sistema
- ART de projeto
Como a AEGIS trabalha
Projeto de SPDA e aterramento, passo a passo
- Avaliação de risco Análise da estrutura, do uso e da localização para definir se há obrigatoriedade e qual o nível de proteção.
- Projeto Captação, descidas, malha e equipotencialização dimensionadas e detalhadas.
- Detalhamento Conexões, caixas de inspeção e materiais especificados para execução sem improviso.
- Apoio à execução Acompanhamento da montagem e orientação para a medição de resistência.
Normas e responsabilidade
Sob que regras esse serviço é feito
- NBR 5419: proteção contra descargas atmosféricas
- NBR 5410: aterramento e equipotencialização em baixa tensão
Cada entrega tem ART emitida pelo engenheiro eletricista responsável pela AEGIS, Pedro H. S. Haag, CREA-MS 66939.
Por que com a AEGIS
- Começa pela avaliação de risco Antes de vender captação, a AEGIS calcula se o sistema é obrigatório e em que nível. Isso evita tanto o subdimensionado quanto o exagero.
- Aterramento junto com a elétrica A malha é projetada conversando com o projeto elétrico, não como um sistema à parte.
- Projeto e instalação na mesma casa A AEGIS também executa SPDA, então o detalhe do projeto é o detalhe que a equipe consegue montar.
Perguntas frequentes
Como sei se preciso de SPDA?
A NBR 5419 define isso por avaliação de risco, que considera porte, uso, ocupação, tipo de estrutura e incidência de descargas na região. Essa avaliação é a primeira etapa do serviço.
Qual a diferença entre SPDA e aterramento?
O SPDA protege a estrutura contra a descarga atmosférica, com captação e descidas. O aterramento é o caminho da corrente para o solo e também serve à instalação elétrica no dia a dia. Os dois se conectam, mas têm funções distintas.
Para-raios comum não resolve?
Um captor isolado protege um volume calculado, e não o prédio inteiro por definição. Sem cálculo do nível de proteção e sem descidas suficientes, a área protegida costuma ser bem menor do que se imagina.
O projeto inclui a medição de resistência?
O projeto define o valor a ser atingido e como medir. A medição em si acontece na execução, e a AEGIS entrega esse registro quando também instala o sistema.
A AEGIS atende fora de Campo Grande?
Sim. A base é Campo Grande e a AEGIS tem projetos e obras em diversas localidades do estado.
